Khắc phục lỗi xoay phôi CNC với DXF TO NC PLUS

Tác giả: Trần Đức Dũng · 2026-10-28

Tìm hiểu nguyên nhân phôi gỗ bị xoay khi cắt CNC và cách sử dụng thuật toán né rãnh trên phần mềm DXF TO NC PLUS để giữ ổn định áp suất chân không.

Trong quá trình gia công CNC, hiện tượng phôi bị xoay khi gần hoàn thiện thường gây hư hỏng bề mặt ván. Vấn đề này liên quan trực tiếp đến sự ổn định của áp suất chân không tại bàn hút.

Nguyên nhân gây mất áp suất chân không khi cắt ván

Khi phần mềm CAM hạ dao tại các vị trí rãnh hậu hoặc lỗ cam chốt, lớp melamine bề mặt bị đục thủng trước khi cắt biên dạng. Việc này tạo điều kiện cho không khí tràn vào khe hút, làm giảm áp suất chân không giữ phôi.

Khi áp suất không còn duy trì ổn định, lực giữ của bơm hút chân không lên tấm ván giảm đi. Chỉ cần lưỡi dao cắt lướt qua, tấm ván có nguy cơ bị xoay khỏi vị trí ban đầu.

Thuật toán né rãnh trên DXF TO NC PLUS

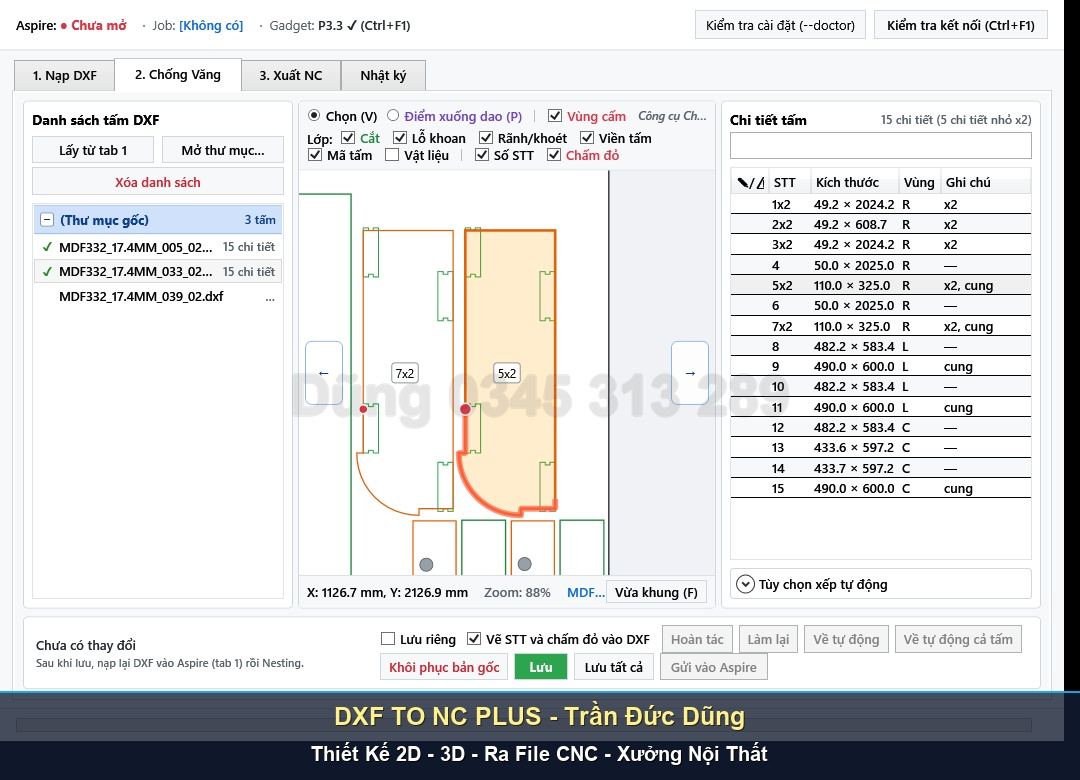

Phần mềm DXF TO NC PLUS tích hợp bộ lọc thuật toán có khả năng nhận diện các layer rãnh mộng và lỗ khoan trên bản vẽ. Hệ thống hỗ trợ tự động điều chỉnh điểm xuống dao (Lead-in Point) để tránh các vùng này.

Điểm xuống dao được thiết lập tại mép ngoài cùng của cạnh dài nhất, giúp duy trì bề mặt ván nguyên vẹn trong suốt quá trình gia công.

Quy trình vận hành phần mềm

Người dùng thực hiện theo các bước sau để xuất file NC:

1. Nạp thư mục DXF xuất từ ABF vào phần mềm.

2. Kiểm tra bộ dao mẫu đã được hệ thống tự động gán.

3. Thực hiện lệnh xuất NC để hoàn tất quá trình.

Thông tin trải nghiệm phần mềm

Phần mềm DXF TO NC PLUS hiện có bản dùng thử 30 ngày với đầy đủ tính năng. Người dùng có thể liên hệ để nhận đường dẫn tải và hỗ trợ cài đặt qua UltraViewer.
