Giải pháp chống văng phôi nhỏ khi cắt CNC Nesting

Tác giả: Trần Đức Dũng · 2026-10-28

Hướng dẫn kỹ thuật xử lý tình trạng văng phôi chi tiết nhỏ dưới 0.05m2 khi gia công CNC Nesting bằng phần mềm DXF TO NC PLUS.

Trong quá trình gia công CNC Nesting, các chi tiết có diện tích nhỏ dưới 0.05m2 thường gặp tình trạng văng phôi khỏi bàn hút chân không. Hiện tượng này gây ảnh hưởng đến mũi dao và bề mặt ván, làm gián đoạn quy trình sản xuất tại xưởng nội thất.

Nguyên nhân văng phôi khi gia công chi tiết nhỏ

Đối với các chi tiết có diện tích tiếp xúc nhỏ, lực hút chân không trên bàn máy CNC thường không đủ để giữ cố định phôi trong quá trình cắt.

Khi mũi dao tác động vào các vị trí yếu hoặc cắt trúng rãnh mộng, không khí lùa vào làm giảm áp suất chân không, dẫn đến việc phôi bị dịch chuyển hoặc văng ra ngoài.

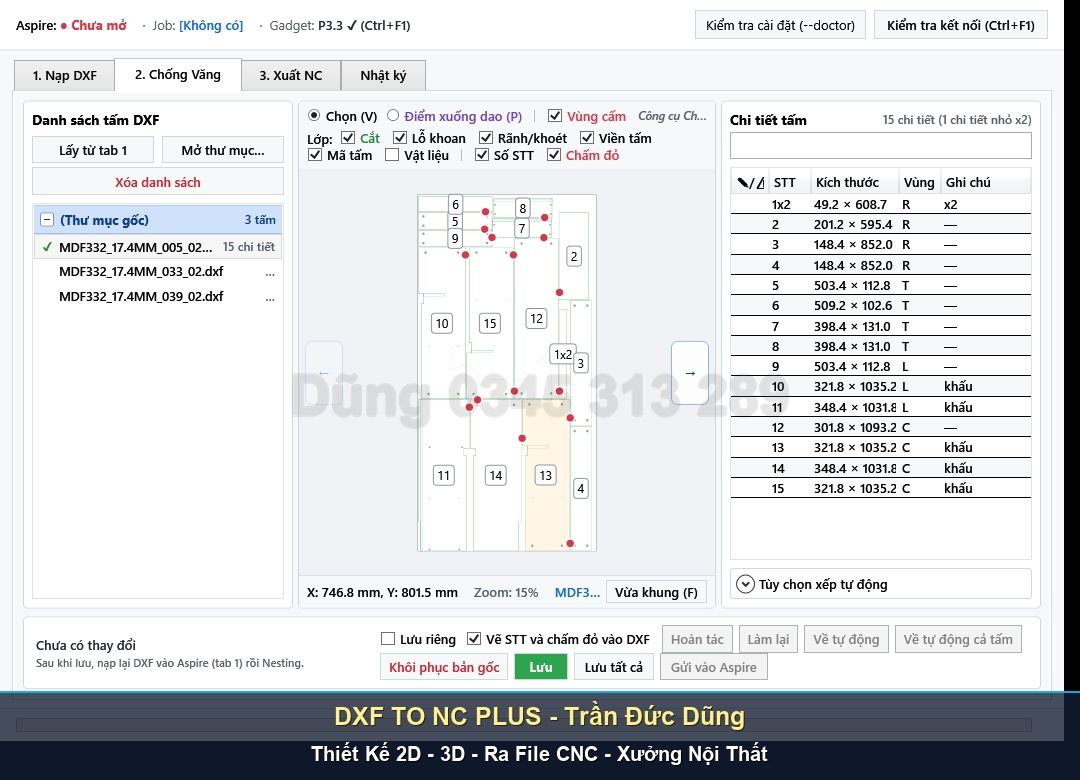

Tính năng hỗ trợ từ DXF TO NC PLUS

Phần mềm DXF TO NC PLUS hỗ trợ tối ưu hóa quy trình cắt cho các chi tiết nhỏ thông qua các thuật toán chuyên dụng.

Các tính năng kỹ thuật bao gồm:

• Tự động quét biên dạng từng chi tiết nhỏ.
• Lựa chọn điểm xuống dao tại cạnh dài và góc tù để tăng độ ổn định.
• Nhận diện và tránh các đường rãnh mộng hoặc lỗ cam chốt liên kết nhằm duy trì áp suất hút.
• Thiết lập đường vào dao chéo góc 3D Ramp để giảm lực tác động lên phôi.

Quy trình thiết lập file gia công

Người dùng có thể thực hiện xuất file NC thông qua các bước thao tác trên phần mềm:

1. Chọn thư mục chứa file DXF xuất từ ABF SketchUp.

2. Thiết lập độ dày ván (ví dụ 17mm, 9mm) và kiểm tra thông số bộ dao.

3. Thực hiện xuất toàn bộ dữ liệu sang định dạng NC.
